ファルコ
「未来少年コナン」インダストリアの飛行艇 製作記 ⑨
future boy conan. Falco
（フラップ・キャノピー・プロペラ編）
主翼のフラップとエレボンを加工していきます。
フラップ（内側の大きい方）はファウラーフラップを採用し
エレボン（外側の小さい方）は上下可動を目指します。
※（ファウラーフラップ）とは、主翼後縁の下面が動き、さらに可動機部分を後ろに
スライドさせるタイプのフラップの事です。フラップが後退した事で、
主翼下面に大きなスロット（隙間）が出来るのが特徴です。
※（エレボン）は、水平尾翼を持たない機体に装備され、エレベーターと
エルロンの両方の役割を兼ね備えている主翼後端翼の事です。

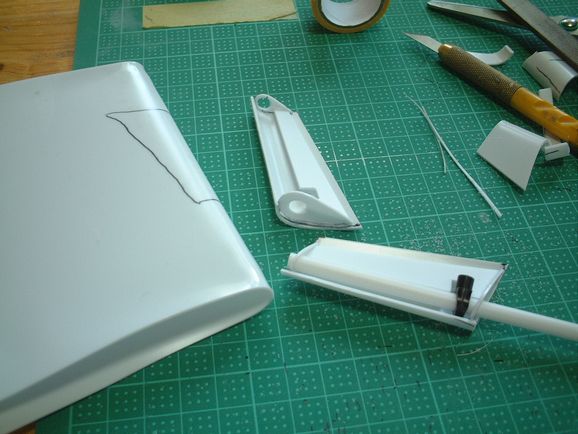

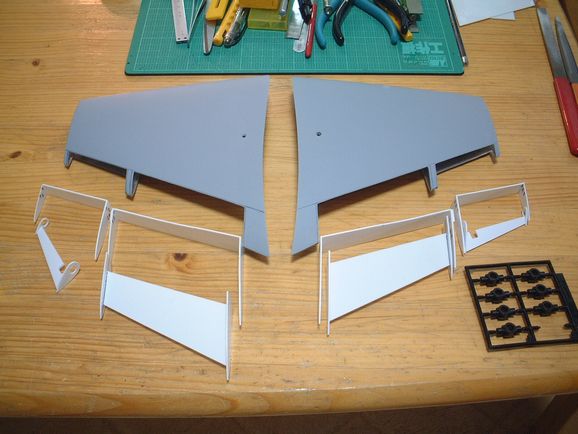

まずは、垂直尾翼と同じようにプラバンでフレームを作っておきます。
「お父さ～ん、洗濯物を取り込んでちょうだ～い」
ってな感じですが、

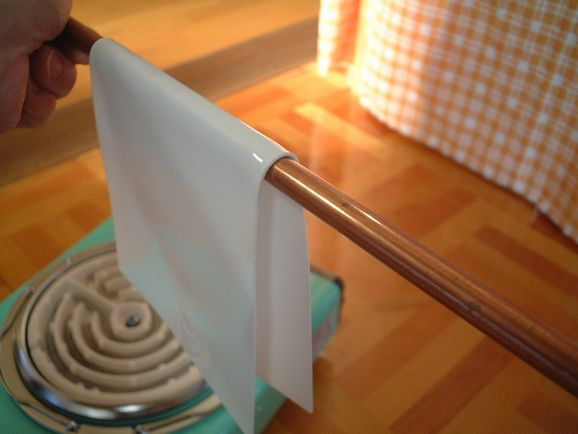

電気コンロで柔らかくしたプラバンです。ハイ

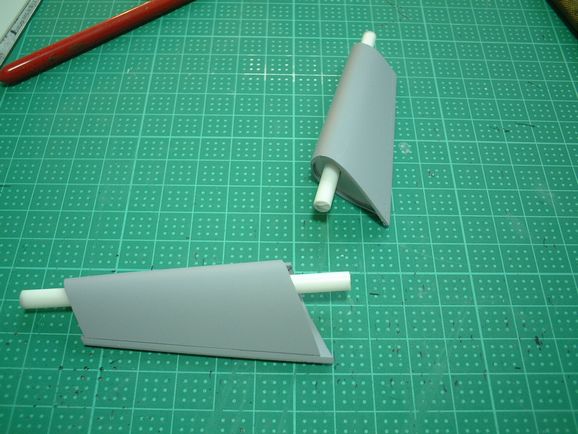

Ｒのいい所を切り取り、ポリキャップを仕込んだエレボンフレームに
被せて接着していきます。
またＲを合わせる為に上下２分割にしてあり、
翼後縁には2ミリのプラ角棒を使用し上下のプラバンを繋ぎ止めています。
設定ではなんの指定もないこの翼ですが、劇中の動きを見みれば
エルロンやエレベーターの機能が備わった動きをしているので、
迷う事無く「エレボン」採用なのです。へへ

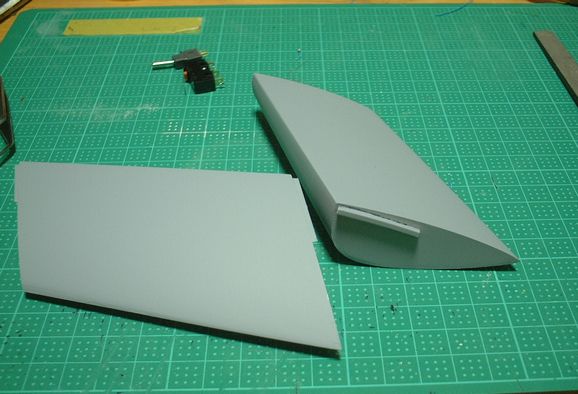

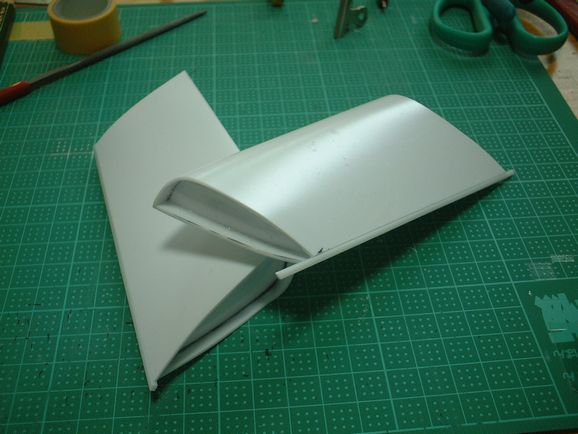

続いてファウラーフラップです。
エレボンと同じように熱でクセを付けたプラバンを使い、
上下を張り合わせて作っています。
翼後縁には2ミリのプラ角棒を使用し上下のプラバンを繋ぎ止めています。
今回のファルコ用に考えたフラップは、
実際のフラップではありえない翼断面になってしまいました。
スライドして後退する都合上、翼上面を平らにしてストロークを稼いでます。
そうしないとフラップがちょっとしか降りない（伸びない）のであります。
横面にはスライドさせる為の機構用凸部を接着します。
なんとも単純な機構なのですが、凸部の接着角度調整は
かなりシビアなものでした。
（でも、そんな風には見えない・・・2）
また、私が「ファウラーフラップ」を採用した理由ですが、
未来少年コナン、第2話「旅立ち」の冒頭の「ファルコとコナン」
のシーンに描かれていたからなのです。
それ以降、フラップがスライドした為に出来たスロット（隙間）
が描かれた事はありませんでした。・・・
たった1回きりの描写だったと思いますが、私にとっては
それこそがファルコのフラップだったので、迷わず採用なのであります。
なにもそんな数少ない出番のタイプを選ばなくても・・・っと、お思いでしょうが、
気に入ったんだからしょうがないのであります(゜ロ゜) ＼バキ
つづいて

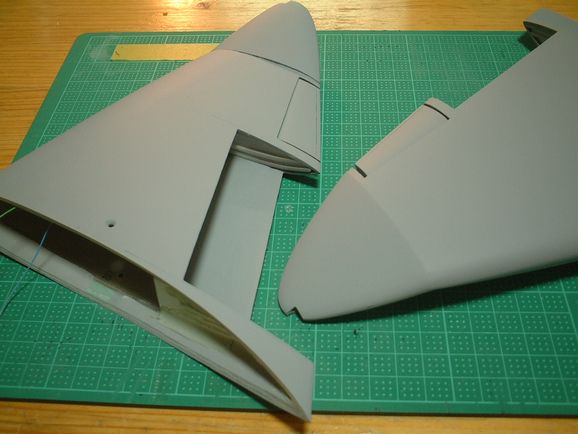

主翼側のフラップ受部に、スライド機構用凹レールを取り付けます。
ここにフラップを差し込んで可動出来ればＯＫ!! (=^_^=) ヘヘヘ
さてさて、どんどん進めます。

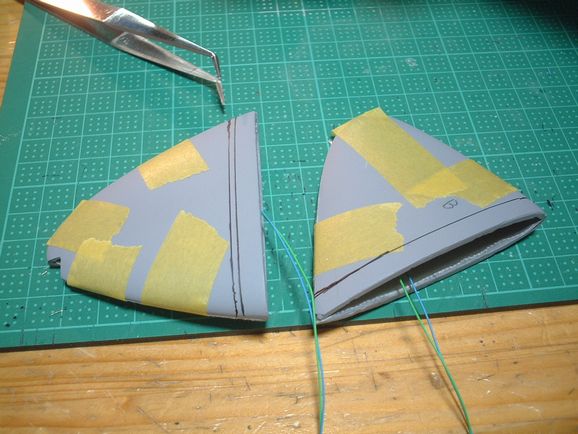

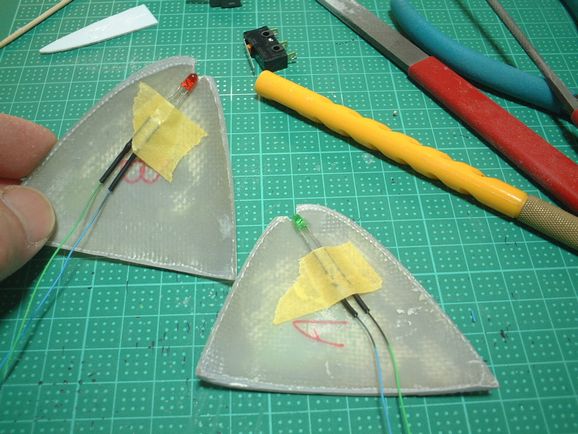

主翼の翼端に航空灯を仕込んでいきます。
航空灯は、航空機の進行方向と位置を表示するための灯火で、
右翼端に緑色，左翼端に赤色，と決められています。
ただ、インダストリアのファルコに装備されていたかどうかは
不明なのであります(^^);
さてさて、出来上がった翼端を「カールダウン」させて主翼に取り付けます。
また「カールダウン」とは、紙飛行機を作った時に
何気なく翼のはじっこを折り曲げたりする「アレ」です。
上に曲げれば「カールアップ」、下に曲げれば「カールダウン」です。
「カールアップ」は高速時、「カールダウン」は低速時の
揚力を上げる効果があるようです。
翼端の取り付け角度は全体のバランスをみて決めました。

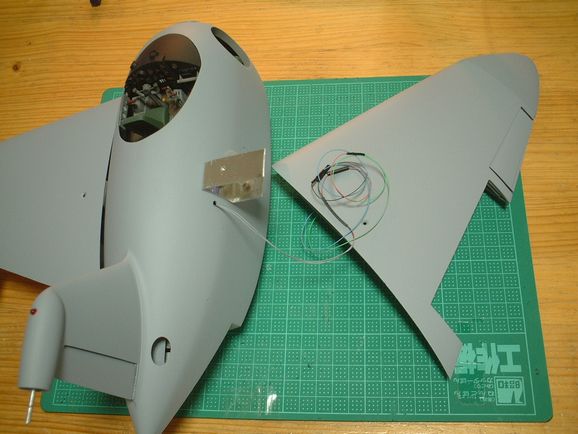

航空灯の配線も済ませ、ようやく組み立てられる状態になったのであります。
今製作している「ファルコ」は、
平成１８年5月20日・21日に開催される
「第45回静岡ホビーショー2006」の「第17回モデラーズクラブ合同作品展2006」に
「宮崎メカ模型クラブ」の一員として、展示させていただこうと
製作しているのであります。
しかしながら、現在この↓作業をしているのは5月19日午後6時・・・
そうなのです。間に合わないのであります (≧д≦;)ひぇ～ごめんなさい。
しかも、3時間後の午後９時には静岡に向け出発しなければなりません (゜ロ゜)えっ！
こうなったら、腹をくくるしかありません。
なんとか形だけにはしておかないと・・・(゜-゜)＼バキ
作業続行。

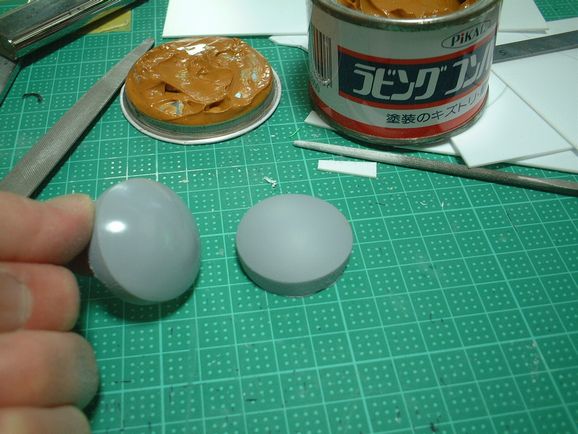

フォルモで作っておいた目玉窓やキャノピーの原型に
サーフェイサーをふいておいたので、ピカール（コンパウンド）で
磨きピカピカにします。

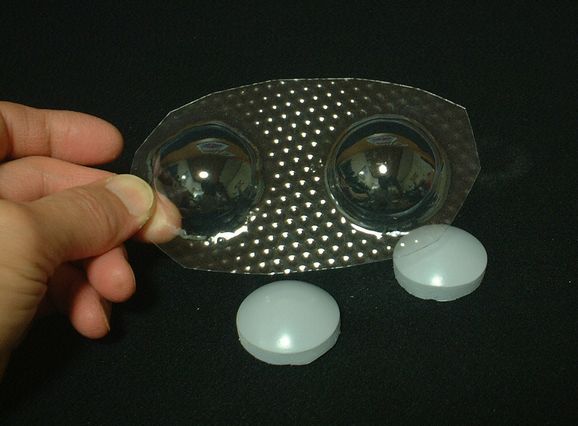

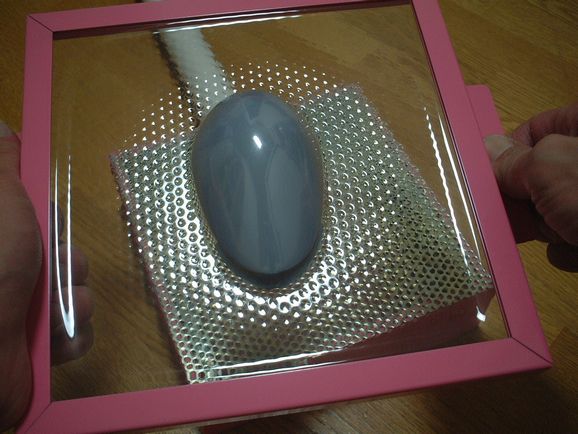

続いて、バキュームフォーマーを使い目玉窓やキャノピーを成形します。
0.3ミリの「塩ビ板」を使用しましたが、シンプルな形状なので
特に問題も無く終了。
出来上がったキャノピーは一度型から外し、余分な所をカットして
もう一度型の上にセットします。

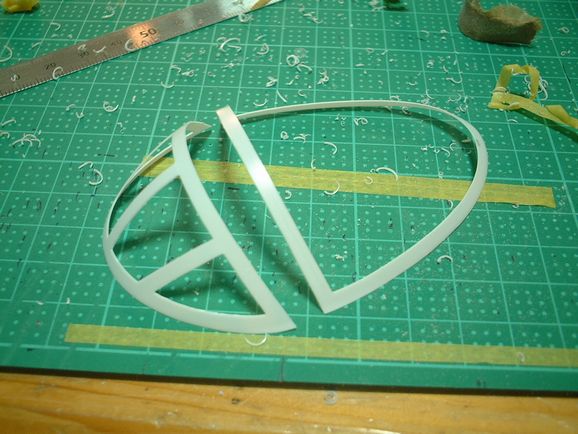

今度は0.3ミリの「プラバン」を使い、その上からバキュームフォームします。
これが窓枠用のプラ材になるのであります。↓これ

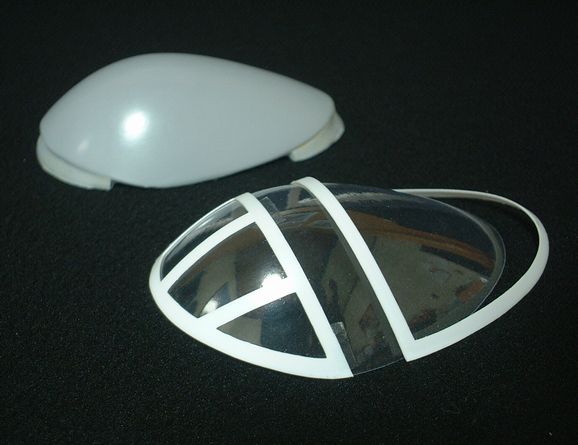

構成はこの様な感じです。
う～ん、チョット窓枠が太いようですが、現在午後7時２０分!!(゜ロ゜; )ぎく！
今回はこれで参加させていただきます。
わぁ～～もう何やってんだか焦るばかり・・・・
げ、プ・プ・プロペラが無い～～!!
作んなきゃ～ (≧∇≦)

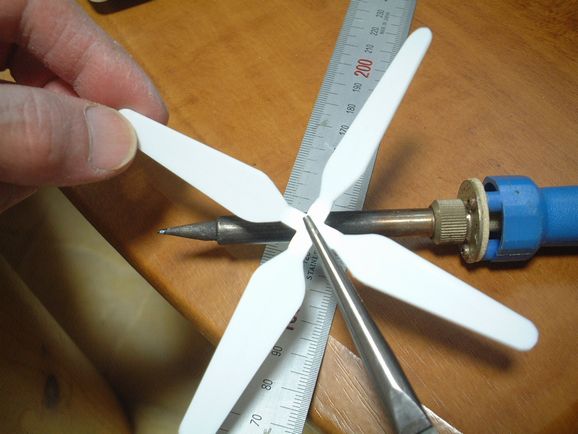

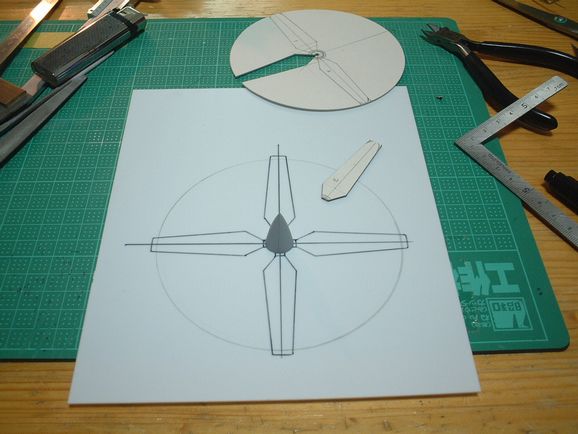

前もって用意していたゲージを使い、1.2ミリのプラバンから切り出します。
ハンダごての熱を利用し、ピンポイントでプロペラ基部を温め
ねじりを加えておきます。
現在午後8時4０分!!・・・とても9時に出発出来そうもありません。
はじさんに電話・・・
ご・ご・ごめ・ごめん。 出発10時にしてもいい？(゜-゜)＼バキ
続けなきゃ。

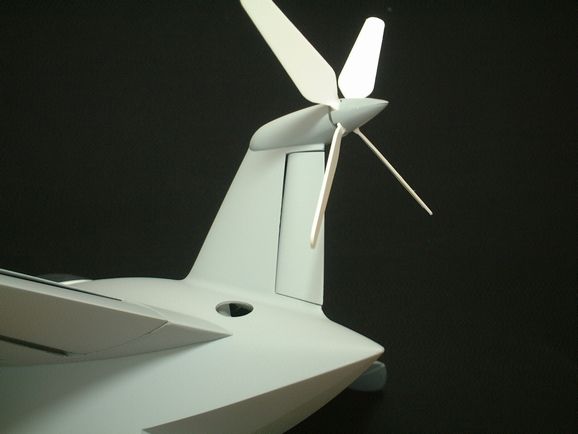

スピナーの中に、丸く切り取った「消しゴム」のブロックを接着し
プロペラは両面テープで固定しました。
現在午後9時00分!! 一応パーツが揃いました。
さーこれから梱包作業だぁ～～（T_T）ｖ
今回のホビーショーにはこの状態で持ち込ませて頂こうかと・・・<(_ _)>

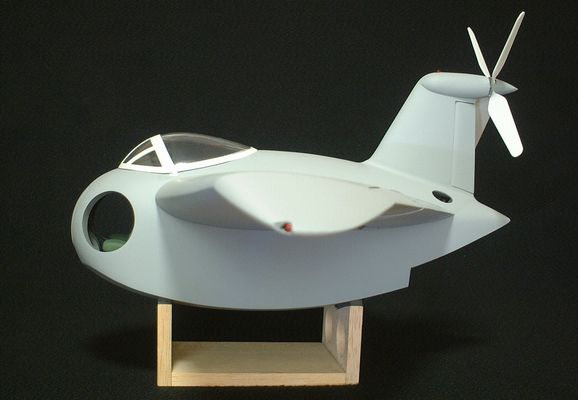

側面から

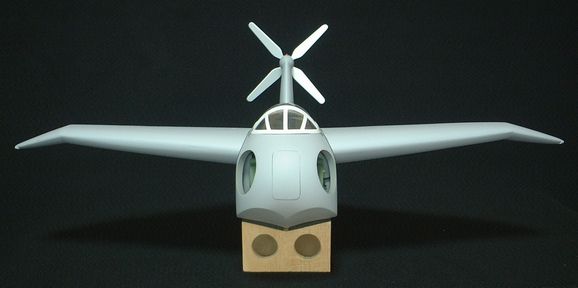

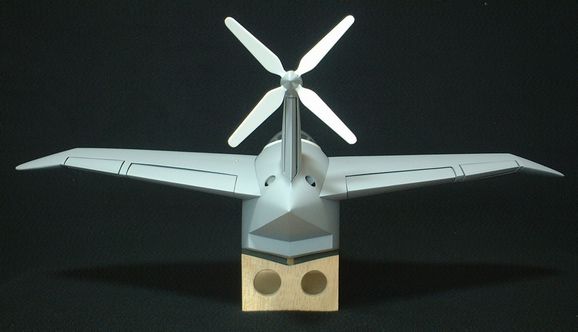

正面
後方より
船尾周辺

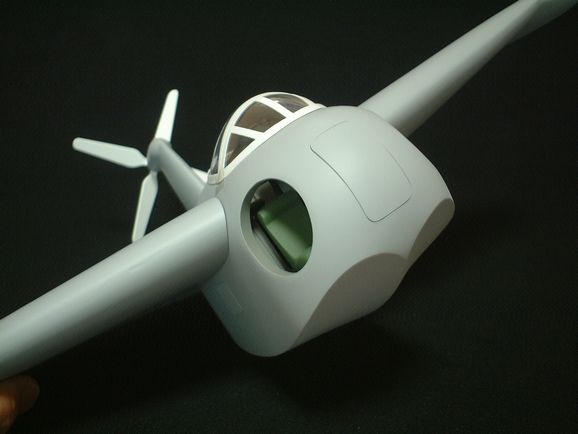

機首周辺

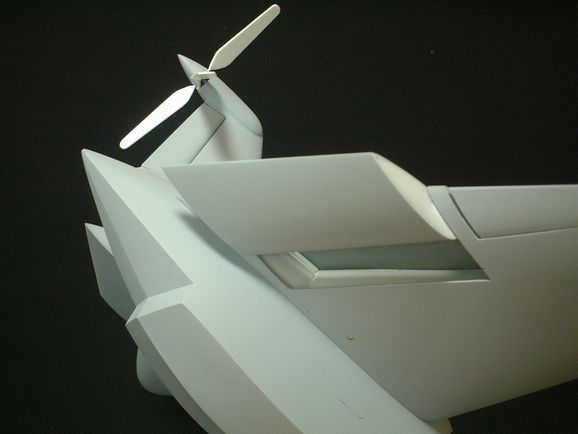

ファウラーフラップはこの様に稼動します。

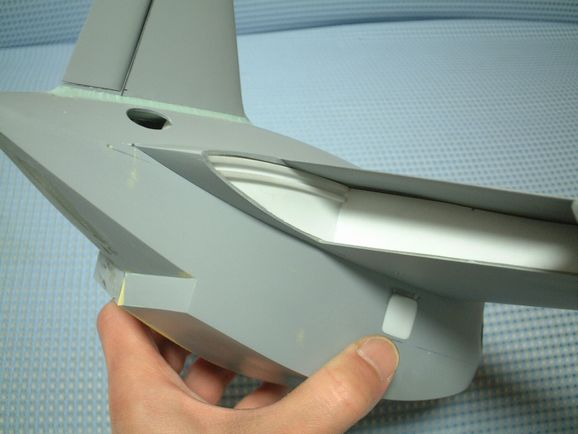

ファウラーフラップを船艇底面より・・・
スライドしたフラップによって出来たスロット（隙間）。
これを再現したかったのであります。ハイ

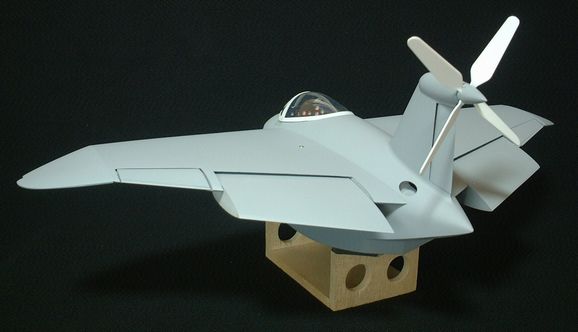

フラップを下ろし、後方より。
梱包も終え、身支度を整え家を出発し、はじさん宅へお迎えに・・・
午後10時には静岡に向け出発!! 出来たのであります (^^);
この後の事は、また後日「道中記」のようなものでお伝え出来たら・・
なんて考えております。

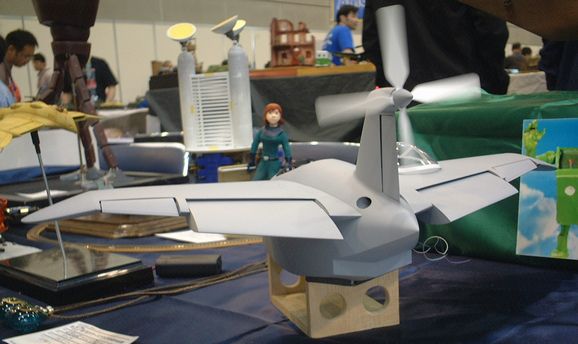

会場のブースより
「モンスリー降りよう！ まだ飛んでいないみたいだ・・・」
先には三角塔も見えてとても良い感じです(^O^)／
今回、ホビーショーまでには完成させる事が出来ませんでしたが、
見せ方に一工夫をして、次回ホビーショーで完結させていただきます。
つづきます。
